网关心跳(Ping协议)
Wifidog将ping协议做为心跳机制向认证服务器发送当前状态信息。这可以实现为认证服务器每个节点的状态生成中央日志。
Wifidog客户端在conf文件中进行设置,目的是通过http定期启动thread(ping_thread.c)向认证服务器发送状态信息。信息格式如下:
http://auth_sever/ping/?
gw_id=%s
sys_uptime=%lu
sys_memfree=%u
sys_load=%.2f
wifidog_uptime=%lu
通过系统调用wifidog客户端收集的数据
Headers
HTTP/1.0\r\n"
"User-Agent: WiFiDog %s\r\n"
"Host: %s\r\n"
"\r\n",
一个标准的HTTP需求应该是:
GET /ping/?gw_id=001217DA42D2&sys_uptime=742725&sys_memfree=2604&sys_load=0.03&wifidog_uptime=3861 HTTP/1.0
User-Agent: WiFiDog 1.1.3_beta6
Host: auth.ilesansfil.org
认证服务器认证协议
这个页面描述了当用户已经被认证并允许访问互联网时,为了认证用户和进程,wifidog网关和认证服务器之间的信息传送。
Wifidog客户端将定期的启动一个thread来报告每个用户的连接状况。目前它被用来报告每个用户输入/输出计数器,以显示用户依然在现,并允许认证服务器将不再连接的用户断开。
以下是发给每个在线用户的信息
auth_server:/auth/index.php?
stage=
ip=
mac=
token=
incoming=
outgoing=
注意:stage=计数器/登录,取决于是否是新客户端
即使输入输出变量会在所有信息中出现,但他们只对处于counter阶段的信息有效。其它情况下输入输出经常设置为0。
在做回复时,认证服务器会以有效身份或新用户信息,或者认证服务器错误提示形式进行回复。
回复格式如下:
Auth:
新用户状态为:
0 - AUTH_DENIED - User firewall users are deleted and the user removed.
6 - AUTH_VALIDATION_FAILED - User email validation timeout has occured and user/firewall is deleted
1 - AUTH_ALLOWED - User was valid, add firewall rules if not present
5 - AUTH_VALIDATION - Permit user access to email to get validation email under default rules
-1 - AUTH_ERROR - An error occurred during the validation process
注意:认识服务器错误一般不会改变防火墙或用户状态
标准的URL为:
GET /auth/?stage=counters&ip=7.0.0.107&mac=00:40:05:5F:44:43&token=4f473ae3ddc5c1c2165f7a0973c57a98&incoming=6031353&outgoing=827770 HTTP/1.0
User-Agent: WiFiDog 1.1.3_beta6
Host: auth.ilesansfil.org

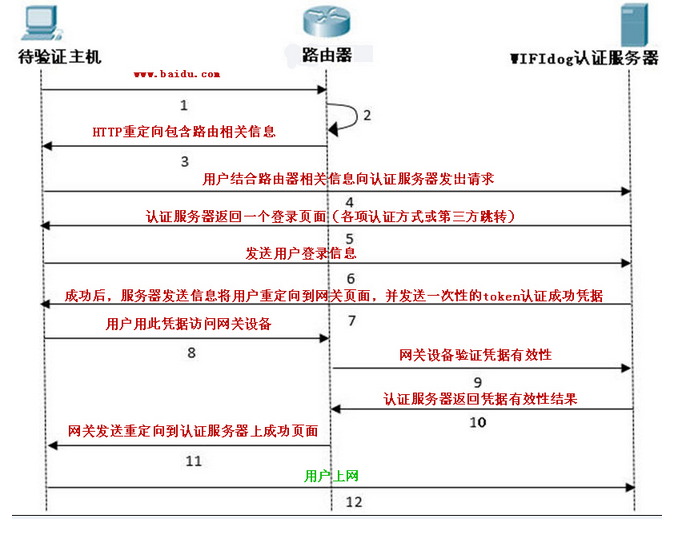

网关重定向浏览
客户端浏览器在不同情况下会被重定向到其它页面:
初始化请求:
基于捕捉,客户端会被网关重定向到以下URL:
login/?gw_address=%s&gw_port=%d&gw_id=%s&url=%s
例如:https://auth.ilesansfil.org/login/?gw_id=0016B6DA9AE0&gw_address=7.0.0.1&gw_port=2060
初始化请求之后:
当请求被处理并且客户端已经被重定向到网关时
如果服务器回复AUTH_DENIED:注意你通常在标准认证服务器上看不到这样的提示。客户端将不会被重定向回网关。
gw_message.php?message=denied
如果服务器回复AUTH_VALIDATION:
gw_message.php?message=activate
如果服务器回复AUTH_ALLOWED:这是门户重定向
portal/?gw_id=%s
如果服务器回复AUTH_VALIDATION_FAILED:注意你将不会在标准认证服务器看到此回复。客户端将不会重定向回网关。
gw_message.php?message=failed_validation
认证服务器重定向浏览器:
基于成功登录,客户端将被重定向到网关。 http://" . $gw_address . ":" . $gw_port . "/wifidog/auth?token=" . $token
URL示例:http://7.0.0.1:2060/wifidog/auth?token=4f473ae3ddc5c1c2165f7a0973c57a98
